Beskrivning

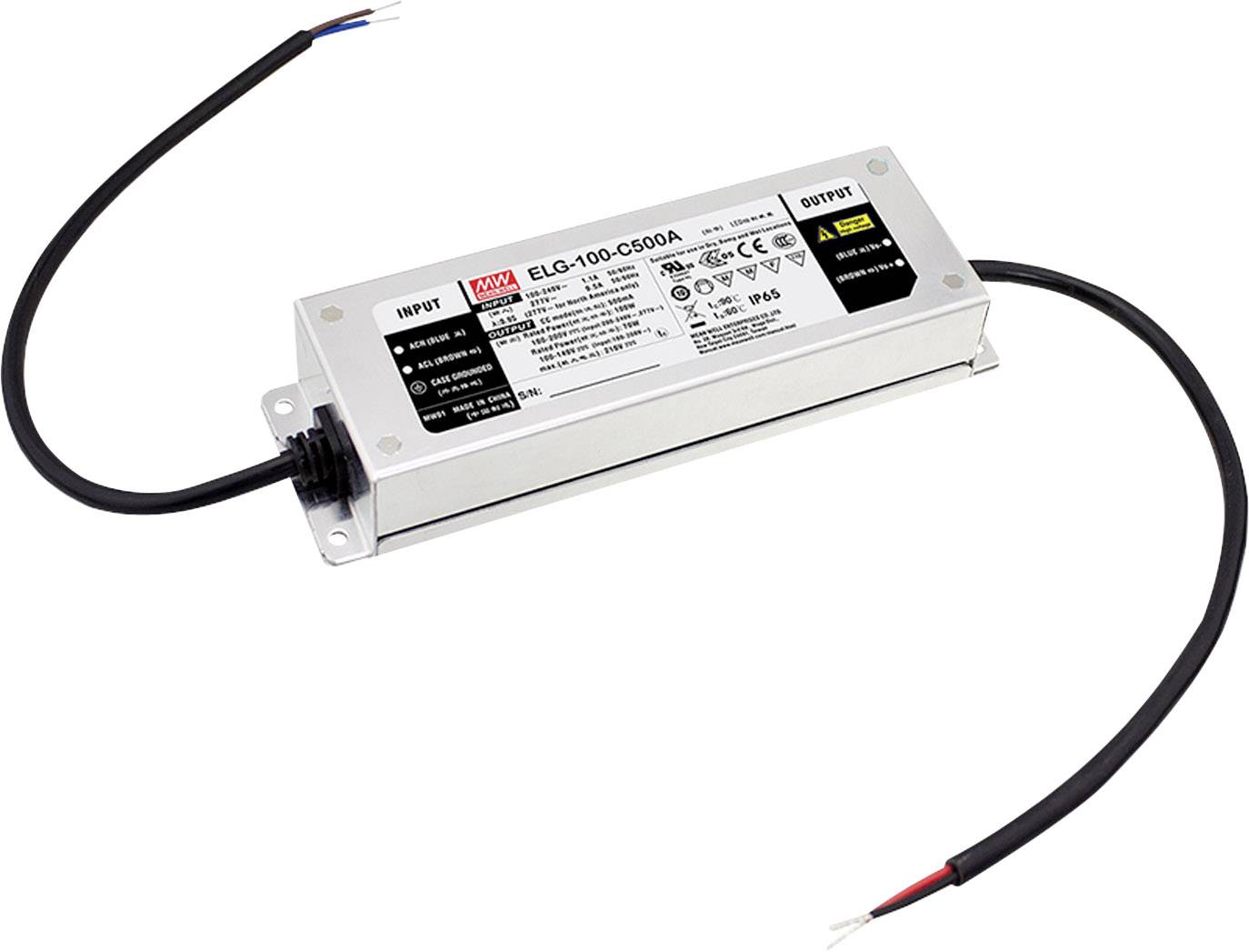

Med ELG-serien från MEAN WELL leder vi LED-nätenheterna i programmet, den sig genom sin variatonsfrihet. Förutom de vanliga versioner CV+CC (konstant spänning och konstant ström) samt CC som analog dimbara och inte dimningsbara utförande finns en DA-variant som digitalt via dali-bus styra. Med en setup som helst från liten 500 ms och en stand-by-förbrukning på under 0,5 W uppfyller nätaggregaten i serien ELG även i september 2016 vid svårare gränsvärde ekodesigndirektivet 2009/125/EG.

Konstantström71 – 143 V/DC700 mA

IP67 Dimning via utförda styrledning, 3-i-1 Dimmerfunktion (0…10V DC, PWM, 100k ohm potentiometer) I primär kabel tack vare skyddsledare Konstant ström Oberoende drivenhet Universalingång Metallhölje Överbelastningsskydd genom avstängning, auto recovery Skyddad mot kortslutning, överbelastning, överspänning och överhettning Inbyggd PFC-kopplingskrets Lämplig för LED-Belysningsapplikationer SELV godkänd Motsvarar 6kV Surge Immunity Level

Med ELG-serien från MEAN WELL leder vi LED-nätenheterna i programmet, den sig genom sin variatonsfrihet. Förutom de vanliga versioner CV+CC (konstant spänning och konstant ström) samt CC som analog dimbara och inte dimningsbara utförande finns en DA-variant som digitalt via dali-bus styra. Med en setup som helst från liten 500 ms och en stand-by-förbrukning på under 0,5 W uppfyller nätaggregaten i serien ELG även i september 2016 vid svårare gränsvärde ekodesigndirektivet 2009/125/EG.

Konstantström71 – 143 V/DC700 mA

IP67 Dimning via utförda styrledning, 3-i-1 Dimmerfunktion (0…10V DC, PWM, 100k ohm potentiometer) I primär kabel tack vare skyddsledare Konstant ström Oberoende drivenhet Universalingång Metallhölje Överbelastningsskydd genom avstängning, auto recovery Skyddad mot kortslutning, överbelastning, överspänning och överhettning Inbyggd PFC-kopplingskrets Lämplig för LED-Belysningsapplikationer SELV godkänd Motsvarar 6kV Surge Immunity Level

Typ av produkt

LED driver

Utförande

Konstantström

Mått.

(L x B x H) 199 x 63 x 35.5 mm

Tillverkarfärg

Metall

Utgångsspänning (max.)

143

Utgångsspänning (min.)

71

Kontrollmärkning

CB, MM, SELV, UL, ENEC

Utgångsström max.

700

Utgångsström (max.) – avrundad

700

Driftspänning

230

Kapslingsklass

I

LED-drivrutiner – specifikationer

3-i-1 Dimmerfunktion

Skyddsklass

IP67

Anslutning

Ledning, öppen ände

Effekt max.

100.1

Antal utgångar

1

Antal ingångar

1

Ingångsspänning (max.)

305

Ingångsspänning (min.)

100

Vikt

850

Effektområde

100.1 W (max)

Typ

switchad

Bredd

63

Höjd

35.5

Längd

199

Max. temperatur

+90

Min. temperatur

-40
