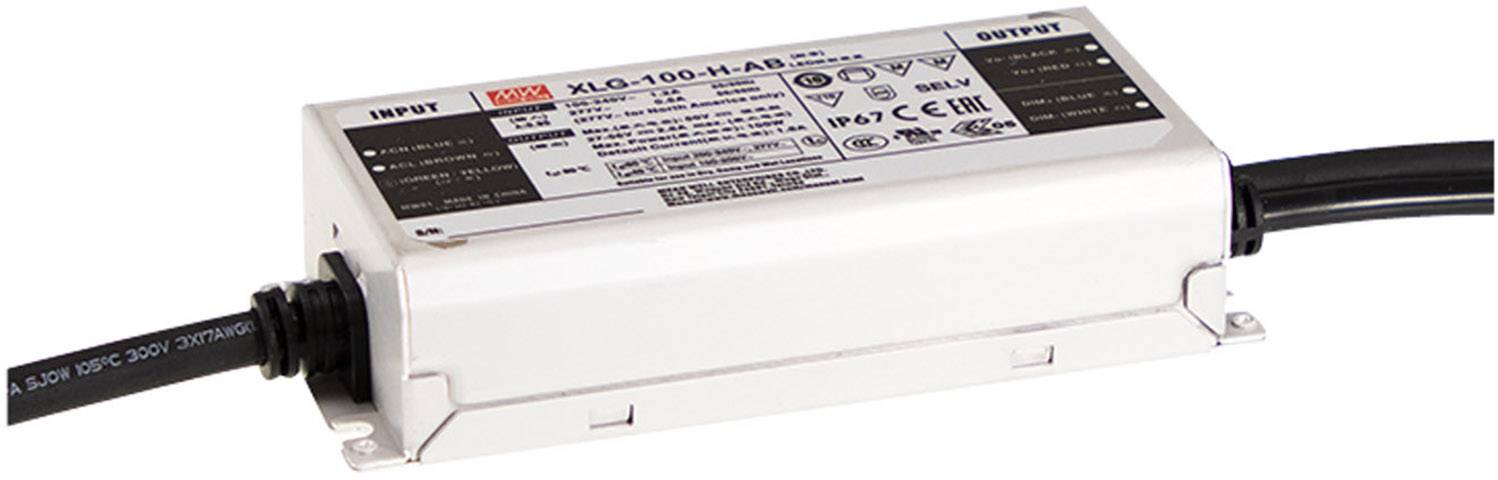

Beskrivning

Conrad har den utökade XLG-serien till LED-switchade nätaggregat med MEAN WELL i sin produkt utbud som är baserat på en design med konstant effekt och konstant spänning. Nytt är den nätenhet versioner med 100 W. förutom L/H-version för konstant ström- och konstant effekt program finns dessutom en 12 V- och 24 V-version för konstant spänning användningsområden. Dessa modeller lämpar sig för användning i inom- och utomhusbelysning projekt inklusive vattentät ljuslister och iögonfallande ljuslådor. Utförandet typ L är avsedd för en full belastning drift av 700 till 1050mA. Typ H för full power-drift baseras på en 56V-utgång och erbjuder olika drivrutiner strömmar för diverse effekten. Denna typ passar till COB-LED:er med en genomgångsspänning på under 56V samt SMD-lysdioder framför allt för lampor som en efterlevnaden av selv liten 60V kräver. Alla modeller i XLG-serien når en hög överspänningsskydd på upp till 10kV(LN-PE) / 6kV (L-N), är EN61547 och EN61000-4-5 godkänd och passar för alla typer av utomhusbelysning. Din ingång överspänningsskydd (IOVP är framtagen speciellt för instabila växelström källor och minskar fel rater lampor ännu. Även en 3-i-1-dimmerfunktion med isolering design har serien.

Konstant effekt27 – 56 V/DC780 – 2780 mA

IP67 Strömbegränsningen via intern potentiometer kan ställas in, 3-i-1 Dimmerfunktion (0…10V DC, 10V PWM, potentiometer Oberoende drivenhet Universalingång 100…305 V AC Metallhölje Överbelastningsskydd genom avstängning, auto recovery Skyddad mot kortslutning, överström, överspänning, överhettning Inbyggd PFC-kopplingskrets Låg tomgångseffekt liten 0,5 W För LED-Belysningsapplikationer Surge Immunity Level 6kV

Conrad har den utökade XLG-serien till LED-switchade nätaggregat med MEAN WELL i sin produkt utbud som är baserat på en design med konstant effekt och konstant spänning. Nytt är den nätenhet versioner med 100 W. förutom L/H-version för konstant ström- och konstant effekt program finns dessutom en 12 V- och 24 V-version för konstant spänning användningsområden. Dessa modeller lämpar sig för användning i inom- och utomhusbelysning projekt inklusive vattentät ljuslister och iögonfallande ljuslådor. Utförandet typ L är avsedd för en full belastning drift av 700 till 1050mA. Typ H för full power-drift baseras på en 56V-utgång och erbjuder olika drivrutiner strömmar för diverse effekten. Denna typ passar till COB-LED:er med en genomgångsspänning på under 56V samt SMD-lysdioder framför allt för lampor som en efterlevnaden av selv liten 60V kräver. Alla modeller i XLG-serien når en hög överspänningsskydd på upp till 10kV(LN-PE) / 6kV (L-N), är EN61547 och EN61000-4-5 godkänd och passar för alla typer av utomhusbelysning. Din ingång överspänningsskydd (IOVP är framtagen speciellt för instabila växelström källor och minskar fel rater lampor ännu. Även en 3-i-1-dimmerfunktion med isolering design har serien.

Konstant effekt27 – 56 V/DC780 – 2780 mA

IP67 Strömbegränsningen via intern potentiometer kan ställas in, 3-i-1 Dimmerfunktion (0…10V DC, 10V PWM, potentiometer Oberoende drivenhet Universalingång 100…305 V AC Metallhölje Överbelastningsskydd genom avstängning, auto recovery Skyddad mot kortslutning, överström, överspänning, överhettning Inbyggd PFC-kopplingskrets Låg tomgångseffekt liten 0,5 W För LED-Belysningsapplikationer Surge Immunity Level 6kV

Typ av produkt

LED driver

Utförande

Konstant effekt

Mått.

(L x B x H) 140 x 63 x 32 mm

Tillverkarfärg

Metall

Utgångsspänning (max.)

56

Utgångsspänning (min.)

27

Kontrollmärkning

CB, MM, ENEC, UL, SELV

Utgångsström max.

2780

Utgångsström (max.) – avrundad

2.78

Driftspänning

230

Kapslingsklass

I

LED-drivrutiner – specifikationer

3-i-1 Dimmerfunktion

Skyddsklass

IP67

Anslutning

Ledning, öppen ände

Effekt max.

100

Antal utgångar

1

Antal ingångar

1

Utgångsström (min.)

780

Ingångsspänning (max.)

305

Ingångsspänning (min.)

100

Vikt

580

Effektområde

100 W (max)

Typ

switchad

Bredd

63

Höjd

32

Längd

140

Max. temperatur

+90

Min. temperatur

-40
