Beskrivning

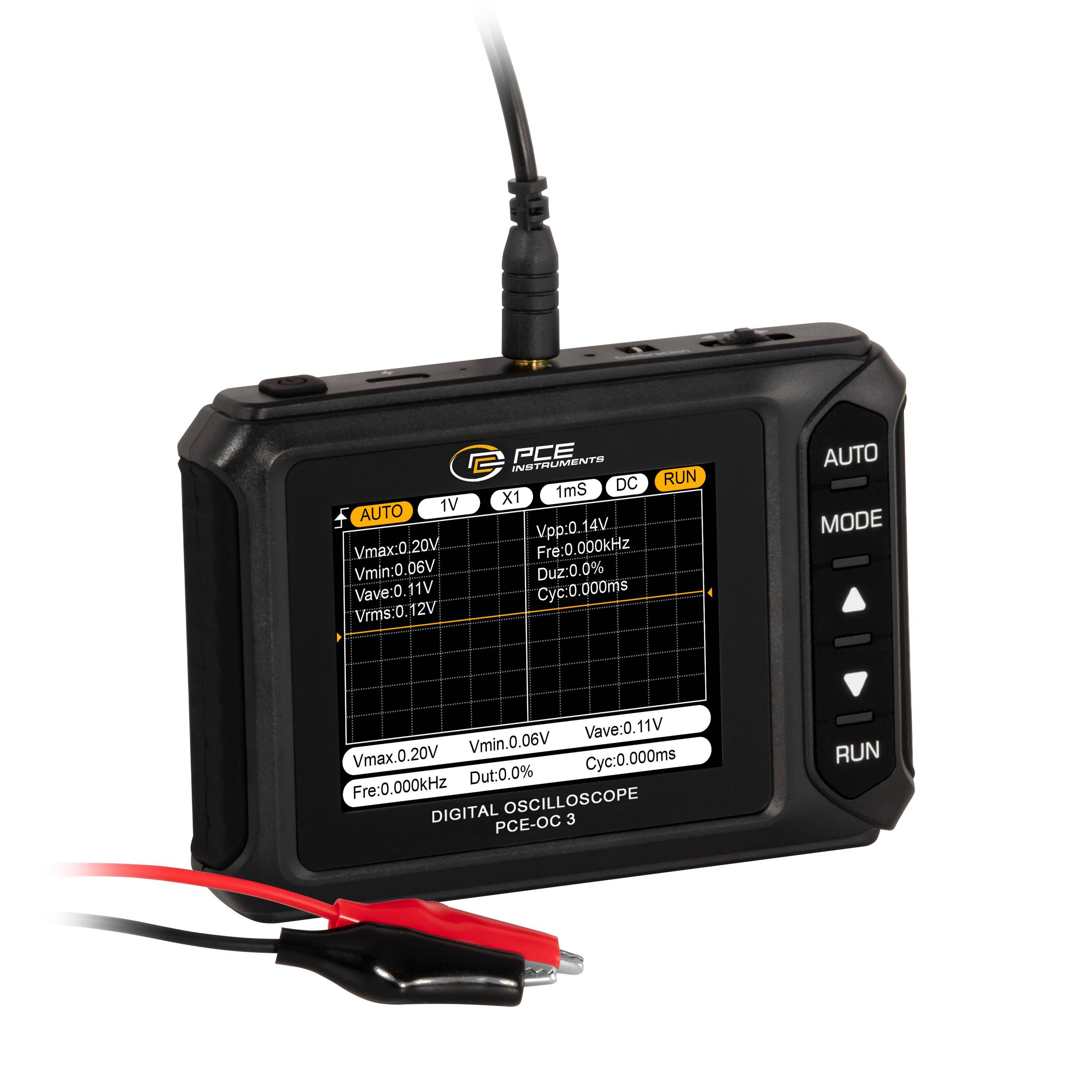

Detta oscilloskop har utvecklats för mobil användning och för snabba signalanalyser i verkstaden, i laboratoriet eller på plats. Den registrerar spänningar inom ‑400 V… +400 V, beroende på inställt läge (X1 eller X10, kan kopplas om direkt på enheten) Den ger en vertikal känslighet på 10 mV/ruta… 10 V/ruta i X1-läge och 100 mV/ruta… 100 V/Div i X10-läge. Mätning sker med hjälp av de medföljande krokodilklämmorna. Med en tidsbas av 10 µs … 500 s/ruta, en bandbredd på 200 kHz och en avkänningshastighet på 2,5 MS/s gör att oscilloskopet kan få en tillförlitlig och exakt visning av elektriska signaler.För en effektiv signalbearbetning kan vågformer pausas och förskjutas målinriktat – t.ex. för att identifiera störningar eller för att analysera komplexa modulationsförfaranden. Den automatiska mätfunktionen registrerar signalparametrar som frekvens, periodtid, effektivvärde (RMS) AVG), max- och minimispänning samt toppvärdes-värde (Peak-to-Peak). En inställbar triggerspänning ger en stabil visning. Via en omkopplingsbar koppling kan lik- och växelspänningar ses separat. För kontroll av mätledningar eller mäthuvuden står en inbyggd kalibreringssignalutgång med 1 kHz och 50 % arbetscykel till förfogande.En tydlig 2,8-tums färgdisplay ger en översiktlig signalform. Strömförsörjningen sker via ett 1000 mAh litiumbatteri som laddas via USB-C (5 V/1 A). Automatisk avstängning efter 30 minuter ökar energieffektiviteten i mobil drift. Med sina kompakta mått är oscilloskopet ideal för flexibel användning inom fältservice, i utbildning eller som praktiskt diagnosverktyg i elverket. Oscilloskopet förenar precision, mobilitet och funktionalitet i en kompakt enhet.

1-kanals oscilloskopSpännings- och frekvensmätningBandbredd: 200 kHz, samplingshastighet 2,5 MS/s.

Detta oscilloskop har utvecklats för mobil användning och för snabba signalanalyser i verkstaden, i laboratoriet eller på plats. Den registrerar spänningar inom ‑400 V… +400 V, beroende på inställt läge (X1 eller X10, kan kopplas om direkt på enheten) Den ger en vertikal känslighet på 10 mV/ruta… 10 V/ruta i X1-läge och 100 mV/ruta… 100 V/Div i X10-läge. Mätning sker med hjälp av de medföljande krokodilklämmorna. Med en tidsbas av 10 µs … 500 s/ruta, en bandbredd på 200 kHz och en avkänningshastighet på 2,5 MS/s gör att oscilloskopet kan få en tillförlitlig och exakt visning av elektriska signaler.För en effektiv signalbearbetning kan vågformer pausas och förskjutas målinriktat – t.ex. för att identifiera störningar eller för att analysera komplexa modulationsförfaranden. Den automatiska mätfunktionen registrerar signalparametrar som frekvens, periodtid, effektivvärde (RMS) AVG), max- och minimispänning samt toppvärdes-värde (Peak-to-Peak). En inställbar triggerspänning ger en stabil visning. Via en omkopplingsbar koppling kan lik- och växelspänningar ses separat. För kontroll av mätledningar eller mäthuvuden står en inbyggd kalibreringssignalutgång med 1 kHz och 50 % arbetscykel till förfogande.En tydlig 2,8-tums färgdisplay ger en översiktlig signalform. Strömförsörjningen sker via ett 1000 mAh litiumbatteri som laddas via USB-C (5 V/1 A). Automatisk avstängning efter 30 minuter ökar energieffektiviteten i mobil drift. Med sina kompakta mått är oscilloskopet ideal för flexibel användning inom fältservice, i utbildning eller som praktiskt diagnosverktyg i elverket. Oscilloskopet förenar precision, mobilitet och funktionalitet i en kompakt enhet.

1-kanals oscilloskopSpännings- och frekvensmätningBandbredd: 200 kHz, samplingshastighet 2,5 MS/s.
