Beskrivning

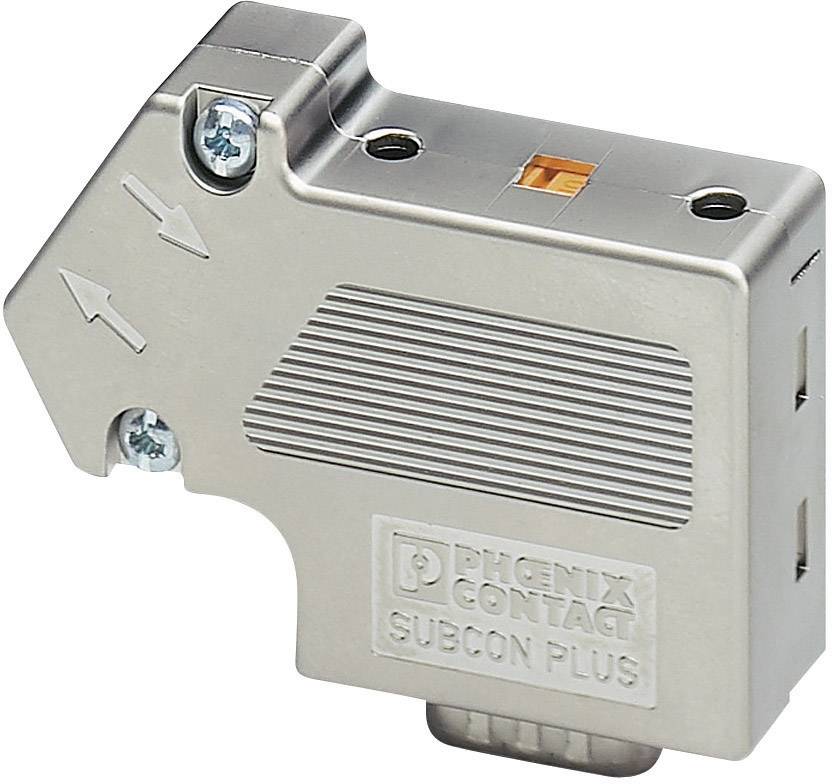

Observera, denna text är maskinöversatt.D-SUB-serien SUBCON-PLUS -… är speciellt utformad för att användas i Profibus och CAN system. De tillät under fältförhållanden bekväm och snabb anslutning av inkommande och utgående busskabel. Termineringsmotståndet är redan integrerat i alla versioner och kan anslutas via en omkopplare från utsidan. Den högkvalitativa skärmade kontakthuset garanterar hög immunitet mot störningar även vid maximal överföringshastighet.

Observera, denna text är maskinöversatt.D-SUB-serien SUBCON-PLUS -… är speciellt utformad för att användas i Profibus och CAN system. De tillät under fältförhållanden bekväm och snabb anslutning av inkommande och utgående busskabel. Termineringsmotståndet är redan integrerat i alla versioner och kan anslutas via en omkopplare från utsidan. Den högkvalitativa skärmade kontakthuset garanterar hög immunitet mot störningar även vid maximal överföringshastighet.

Typ

SUBCON-PLUS-PROFIB/SC2

Typ av produkt

Sensor/ställdon-datakontakt

Konstruktionsform

Kontakt hane vinklad

Plug-standard

BUS-kontakt

Anslutningssida A

D-SUB-kontakt

Anslutningssida B

fastsättningsbar

Antal poler

9

Nominell spänning

5

Nominell ström

0.10

Nominell ström – avrundad

100

Tvärsnittsarea (max.)

1

Anslutning

Skruvklämma

Min. temperatur

-20

Max. temperatur

+75

Tillverkarnr.

2708232

Innehåll

1

Antal poler

9

Anslutning-tvärsnitt

0.14–1

AWG

26 – 16

Poler

9

Anslutningstyp

Skruvmontage

Kabeldiameter (specifikationer)

7,6 mm – 8,4

Vikt

0.05

Connection type

Screw connection

Number of poles

9

Contact type

Male
