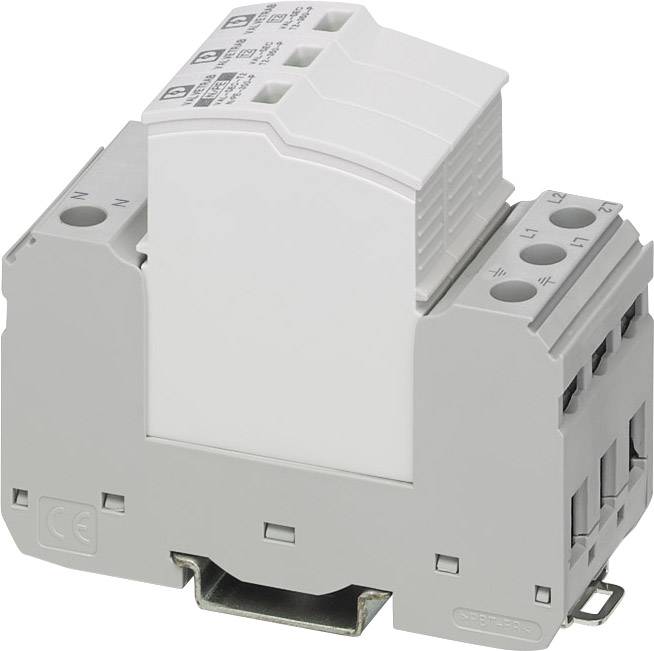

Beskrivning

Blixtxtrömsplugg- och överspänningavledar-kombination (typ 1 +2/klass I+II avledare) och består av skyddsbrytare. och baselement för skenmontage. Skyddskrets för 3- -fasiga strömförsörjningsnät som kombinerar lagd N och PE i en ledare (5-ledarsystem: L1, L2, L3, N, PE). Utrustning: Kapslat gnistgap för triggning av utlösningsspänning. Direkt parallellt inkopplade varistorer. Extra totalström-gnistgapsträcka mellan N och PE. Funktionsövervakning för klass I – och klass II-avledare. Avstängning av enskilda L-N-skyddsvägar om fel uppstår. Driftströmfritt (mekaniskt) optiskt defektmeddelande och fjärrfelmeddelande i L-N-sökvägarna för klass I – och klass II-avledare via en gemensam potentialfri växlare. Baselement.Kan monteras (ytterledare uppifrån och nedifrån). skyddskontakt kan roteras valfritt 180° i baselementetPlugga in (läsbar kontaktbeskrivning). Skydd mot felmontering med felaktiga kontakter genom mekanisk kodning av baselement och kontaktdon. Märkningsalternativ för skyddskontakt och anslutningsklämmor. Dubbla anslutningsklämmor för att kunna ansluta rundkontaktdon och bryggor.

Indikering av varistorns status

Blixtxtrömsplugg- och överspänningavledar-kombination (typ 1 +2/klass I+II avledare) och består av skyddsbrytare. och baselement för skenmontage. Skyddskrets för 3- -fasiga strömförsörjningsnät som kombinerar lagd N och PE i en ledare (5-ledarsystem: L1, L2, L3, N, PE). Utrustning: Kapslat gnistgap för triggning av utlösningsspänning. Direkt parallellt inkopplade varistorer. Extra totalström-gnistgapsträcka mellan N och PE. Funktionsövervakning för klass I – och klass II-avledare. Avstängning av enskilda L-N-skyddsvägar om fel uppstår. Driftströmfritt (mekaniskt) optiskt defektmeddelande och fjärrfelmeddelande i L-N-sökvägarna för klass I – och klass II-avledare via en gemensam potentialfri växlare. Baselement.Kan monteras (ytterledare uppifrån och nedifrån). skyddskontakt kan roteras valfritt 180° i baselementetPlugga in (läsbar kontaktbeskrivning). Skydd mot felmontering med felaktiga kontakter genom mekanisk kodning av baselement och kontaktdon. Märkningsalternativ för skyddskontakt och anslutningsklämmor. Dubbla anslutningsklämmor för att kunna ansluta rundkontaktdon och bryggor.

Indikering av varistorns status

Typ av produkt

Överspänningsskydd-avledare

Överspänningsskydd för

Fördelningsskåp

Läckström

20

Nominell spänning

230

Utförande

4-polig TN-S/TT-system

Skyddsklass

IP20

Tillverkarnr.

2905338

Typ

VAL-SEC-T2-2S-350-FM

Standarder

IEC 61643-11 2011, EN 61643-11 2012

Bredd

37.3

Innehåll

1

Avledningström

20

Nominell spänning (specifikationer)

230

Mounting method

DIN rail (top hat rail) 35 mm

Degree of protection (IP)

IP20
