Beskrivning

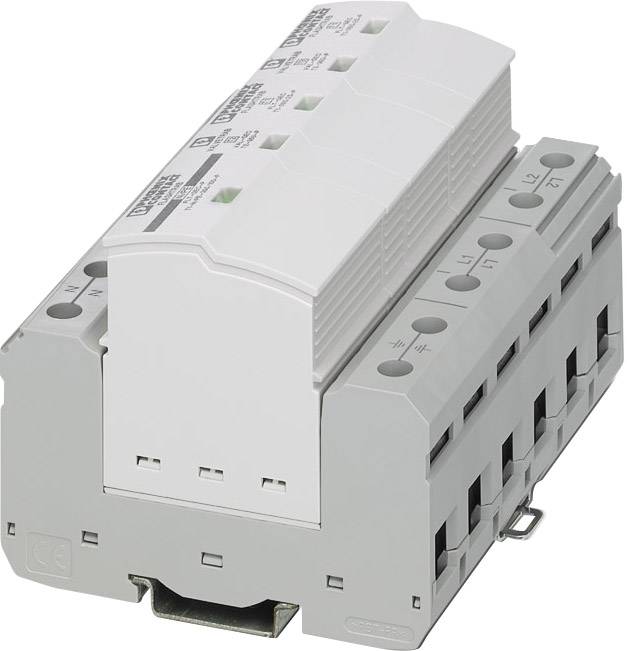

Anslutningsfärdig blixtström- och överspänningsavledarkombination (typ 1 +2/klass I+II avledare) och består av skyddsbrytare och baselement för skenemontering. Skyddskrets för 1-fasiga strömförsörjningsnät med separat N och PE (3-ledarsystem: L1, N, PE). Utrustning: Kapslade gnistgap sig med tändmekanism för triggning av utlösningsspänning. Direkt parallellt inkopplade varistorer. Extra totalström-gnistgapsträcka mellan N och PE. Funktionsövervakning för klass I – och klass II-avledare. Avstängning av enskilda L-N-skyddsvägar om fel uppstår. Driftströmfritt (mekaniskt) optiskt felmeddelande och fjärrfelmeddelande i L-N-sökvägarna för klass I – och klass II-avledare via en gemensam potentialfri växlare. Anslutningsvariabel för baselement kan monteras (ytterledare uppifrån och nedifrån). Skyddskontakt kan roteras valfritt 180° i baselementetkontakten (läsbar kontaktbeteckning). Skydd mot felmontering med felaktiga kontakter genom mekanisk kodning av baselement och kontakt. Märkningsalternativ för skyddskontakt och anslutningsklämmor. Dubbla anslutningsklämmor för att kunna ansluta rundkontaktdon och bryggor

Akustiskt defektmeddelande

Anslutningsfärdig blixtström- och överspänningsavledarkombination (typ 1 +2/klass I+II avledare) och består av skyddsbrytare och baselement för skenemontering. Skyddskrets för 1-fasiga strömförsörjningsnät med separat N och PE (3-ledarsystem: L1, N, PE). Utrustning: Kapslade gnistgap sig med tändmekanism för triggning av utlösningsspänning. Direkt parallellt inkopplade varistorer. Extra totalström-gnistgapsträcka mellan N och PE. Funktionsövervakning för klass I – och klass II-avledare. Avstängning av enskilda L-N-skyddsvägar om fel uppstår. Driftströmfritt (mekaniskt) optiskt felmeddelande och fjärrfelmeddelande i L-N-sökvägarna för klass I – och klass II-avledare via en gemensam potentialfri växlare. Anslutningsvariabel för baselement kan monteras (ytterledare uppifrån och nedifrån). Skyddskontakt kan roteras valfritt 180° i baselementetkontakten (läsbar kontaktbeteckning). Skydd mot felmontering med felaktiga kontakter genom mekanisk kodning av baselement och kontakt. Märkningsalternativ för skyddskontakt och anslutningsklämmor. Dubbla anslutningsklämmor för att kunna ansluta rundkontaktdon och bryggor

Akustiskt defektmeddelande

Typ av produkt

Överspänningsskydd-avledare

Överspänningsskydd för

Fördelningsskåp

Läckström

25

Nominell spänning

230

Utförande

4-polig TN-S/TT-system

Skyddsklass

IP20

Tillverkarnr.

2905468

Typ

FLT-SEC-T1+T2-2S-350/25-FM

Standarder

IEC 61643-11 2011, EN 61643-11 2012

Bredd

106.8

Innehåll

1

Mounting method

DIN rail (top hat rail) 35 mm

Number of poles

3

Degree of protection (IP)

IP20
