Beskrivning

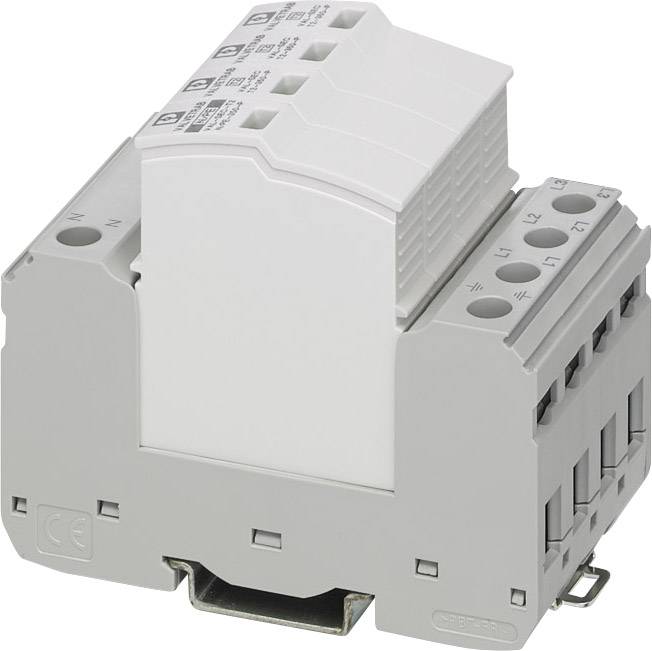

Blixtström- och överspänningsavledarkombination (typ 1 +2/klass I+II avledare) i plug-in-utförande består av skyddsbrytare och baselement för montering av dragskena. Skyddskrets för 3- -fasiga strömförsörjningsnät som kombinerar lagd N och PE i en ledare (5-ledarsystem: L1, L2, L3, N, PE). Utrustning: Inkapslat gnistgap med tändmekanism för att trigga utlösningsspänning. Direkt parallellt inkopplade varistorer. Extra anslutningsbara totalström-gnistgap mellan N och PE. Funktionsövervakning för klass I – och klass II-avledare. Avstängning av de enskilda L-N-skyddsvägarna om fel uppstår. Driftströmsfritt (mekaniskt) optiskt defektmeddelande och defektfjärrmeddelnade i L-N-sökvägar för klass I – och klass II-avledare via en gemensam potentialfri växlare.Baselement kan monteras variabelt (fasledare uppifrån och nedifrån) Skyddskontakt kan valfritt roteras 180° i baselementkontakten (läsbar kontaktbeteckning). Skydd mot felmontering med felaktiga kontakter genom mekanisk kodning av baselement och kontakt. Märkningsalternativ för skyddskontakt och anslutningsklämmor. Dubbla anslutningsklämmor för anslutning av rundkontaktdon och bryggor

Anslutningsbar överspänningsavledare enl. Typ 2 / Class IIFör 3-fasiga strömförsörjningsnät med separat N och PE (5-ledarsystem: L1, L2, L3, N, PE).För system med förhöjt säkerhetsbehov

Blixtström- och överspänningsavledarkombination (typ 1 +2/klass I+II avledare) i plug-in-utförande består av skyddsbrytare och baselement för montering av dragskena. Skyddskrets för 3- -fasiga strömförsörjningsnät som kombinerar lagd N och PE i en ledare (5-ledarsystem: L1, L2, L3, N, PE). Utrustning: Inkapslat gnistgap med tändmekanism för att trigga utlösningsspänning. Direkt parallellt inkopplade varistorer. Extra anslutningsbara totalström-gnistgap mellan N och PE. Funktionsövervakning för klass I – och klass II-avledare. Avstängning av de enskilda L-N-skyddsvägarna om fel uppstår. Driftströmsfritt (mekaniskt) optiskt defektmeddelande och defektfjärrmeddelnade i L-N-sökvägar för klass I – och klass II-avledare via en gemensam potentialfri växlare.Baselement kan monteras variabelt (fasledare uppifrån och nedifrån) Skyddskontakt kan valfritt roteras 180° i baselementkontakten (läsbar kontaktbeteckning). Skydd mot felmontering med felaktiga kontakter genom mekanisk kodning av baselement och kontakt. Märkningsalternativ för skyddskontakt och anslutningsklämmor. Dubbla anslutningsklämmor för anslutning av rundkontaktdon och bryggor

Anslutningsbar överspänningsavledare enl. Typ 2 / Class IIFör 3-fasiga strömförsörjningsnät med separat N och PE (5-ledarsystem: L1, L2, L3, N, PE).För system med förhöjt säkerhetsbehov

Typ av produkt

Fördelningsskåp-överspänningsskydd

Överspänningsskydd för

Fördelningsskåp

Läckström

40

Nominell spänning

240

Svarstid

25

Drifttemperatur

-40 °C… 80

Skyddsklass

IP20

Tillverkarnr.

2909637

Typ

T2

Tillverkarfärg

Grå-vit (RAL 7035)

Standarder

IEC 61643-11 2011, EN 61643-11 2012

Mått.

(B x H x D) 49.2 x 89.9 x 74.5 mm

Bredd

49.2

Höjd

89.9

Djup

74.5

Innehåll

1

Avledningström

20

Nominell spänning (specifikationer)

230

Vikt

368.23
