Beskrivning

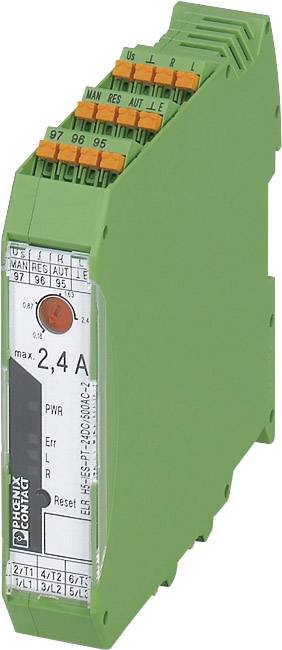

Den 3-fasiga hybrid-motorstartaren med reversering och strömövervakning förenar fyra funktioner i en: högergång, vänstergång, motorskyddsrelä och NÖD-stopp-skydd upp till kategori 3. Tack vare den inre förreglingskretsen och belastningsledningar, reduceras förslitning till ett minimum.

Högergång/vänstergång/motorskydd/NÖDBROMSErsätter 4 skyddInställbar överbelastningsavstängning

Den 3-fasiga hybrid-motorstartaren med reversering och strömövervakning förenar fyra funktioner i en: högergång, vänstergång, motorskyddsrelä och NÖD-stopp-skydd upp till kategori 3. Tack vare den inre förreglingskretsen och belastningsledningar, reduceras förslitning till ett minimum.

Högergång/vänstergång/motorskydd/NÖDBROMSErsätter 4 skyddInställbar överbelastningsavstängning

Typ av produkt

Motorskydd

Typ

ELR H5-IES-PT- 24DC/500AC-2

Nominell spänning

24

Styrspänning (min.)

19.2

Styrspänning (max.)

30

Styrspänningsområde

19.2 – 30 V/DC

Kopplingsspänning (min.)

42

Växelspänning (max.)

550

Lastström

2.4

Anslutning

Fjäder

Skyddsklass

IP20

Min. temperatur

-25

Max. temperatur

+70

Bredd

99

Höjd

22.5

Djup

114.5

Mått.

(B x H x D) 99 x 22.5 x 114.5 mm

Innehåll

1

Width

22.5

Height

107.5

Depth

114

Number of auxiliary contacts as normally open contact

1

Number of auxiliary contacts as normally closed contact

1

Overload release current setting

0.18-2.4

Suitable for rail mounting

TRUE

Rated control supply voltage DC

19.2-19.2

Degree of protection (IP)

IP20

Type of electrical connection of main circuit

Spring clamp connection
